Étude de cas

Débit 5G dégradé sur un axe urbain : trois causes, trois actions

Drive test 5G SA, bande n78 (100 MHz), axe urbain de 4,5 km, transfert descendant continu.

Débit 5G dégradé sur un axe urbain : trois causes, trois actions : capture d’Ondescope Studio
Ondescope Studio · données de démonstration
  • 5G SA · n78
  • Drive test
  • Optimisation radio
Débit DL médian du parcours
220 → 424 Mbit/s
Couches DL sur le secteur réparé
1 → 4
Alertes de pollution pilote
6 → 0

Le symptôme

Ce qui est observé

Sur un axe urbain couvert en 5G SA, les réclamations portent sur des débits très inférieurs aux attentes. Le drive test de diagnostic, avec un transfert descendant continu, le confirme : le débit reste sous 400 Mbit/s pendant les deux tiers du parcours (323 secondes de transfert sur 478), pour une médiane de 220 Mbit/s.

Données collectées

  • Un terminal de test 5G SA : trace chipset, position GPS, transfert HTTP descendant en continu
  • La base de cellules de la zone : sites, azimuts, tilts et hauteurs d’antenne
  • Seuils d’analyse : débit faible sous 400 Mbit/s, SINR insuffisant sous 8 dB, SINR jugé bon à partir de 10 dB

L’investigation

Étape par étape, dans Ondescope Studio

Chaque image est une capture réelle de l’outil, prise sur les sessions de démonstration du cas.

  1. 1

    Attribuer une cause à chaque seconde

    La vue Analyse attribue à chaque seconde de débit faible la première cause vérifiée : qualité radio et interférences pour 45 % des secondes, une seule couche (rang 1) pour 33 %, couverture insuffisante pour 10 %, mobilité pour 4 %. Les 8 % restants, sans cause radio évidente, correspondent aux transitions entre cellules. Trois phénomènes distincts, localisés sur trois tronçons.

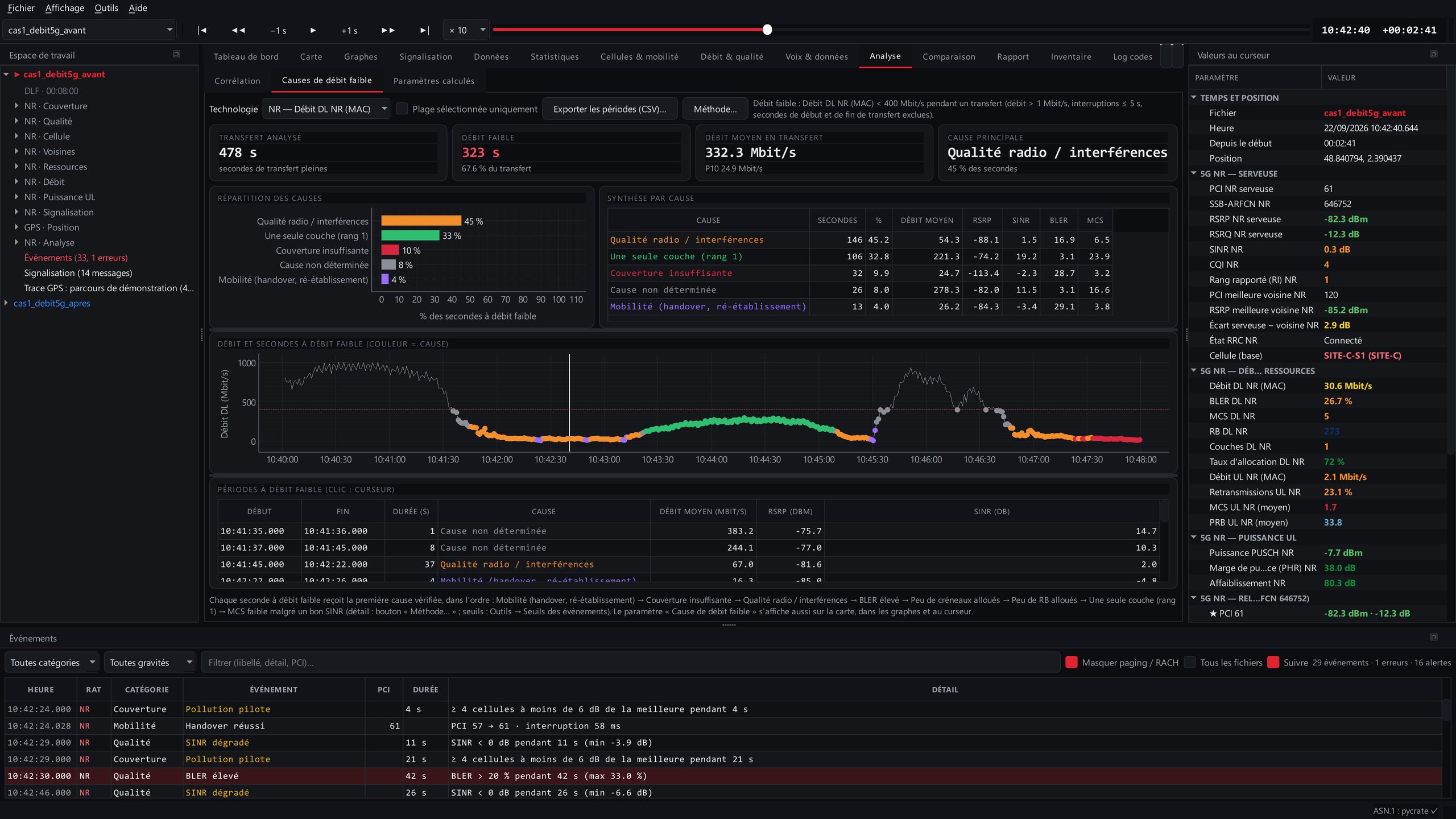

    Ondescope Studio · Analyse › Causes de débit faible, session avant correctionPleine résolution
    Ondescope Studio · Analyse › Causes de débit faible, session avant correction
  2. 2

    Premier tronçon : une cellule servante à 1,7 km

    Le RSRP reste bon (−83 dBm de médiane) mais le SINR passe sous 0 dB : le moteur d’événements lève six alertes de pollution pilote, avec quatre à cinq cellules dans une fenêtre de 6 dB. La ligne serveuse pointe vers la cellule 61, portée par un site situé à 1,7 km, en point haut et faiblement tilté : un débordement typique.

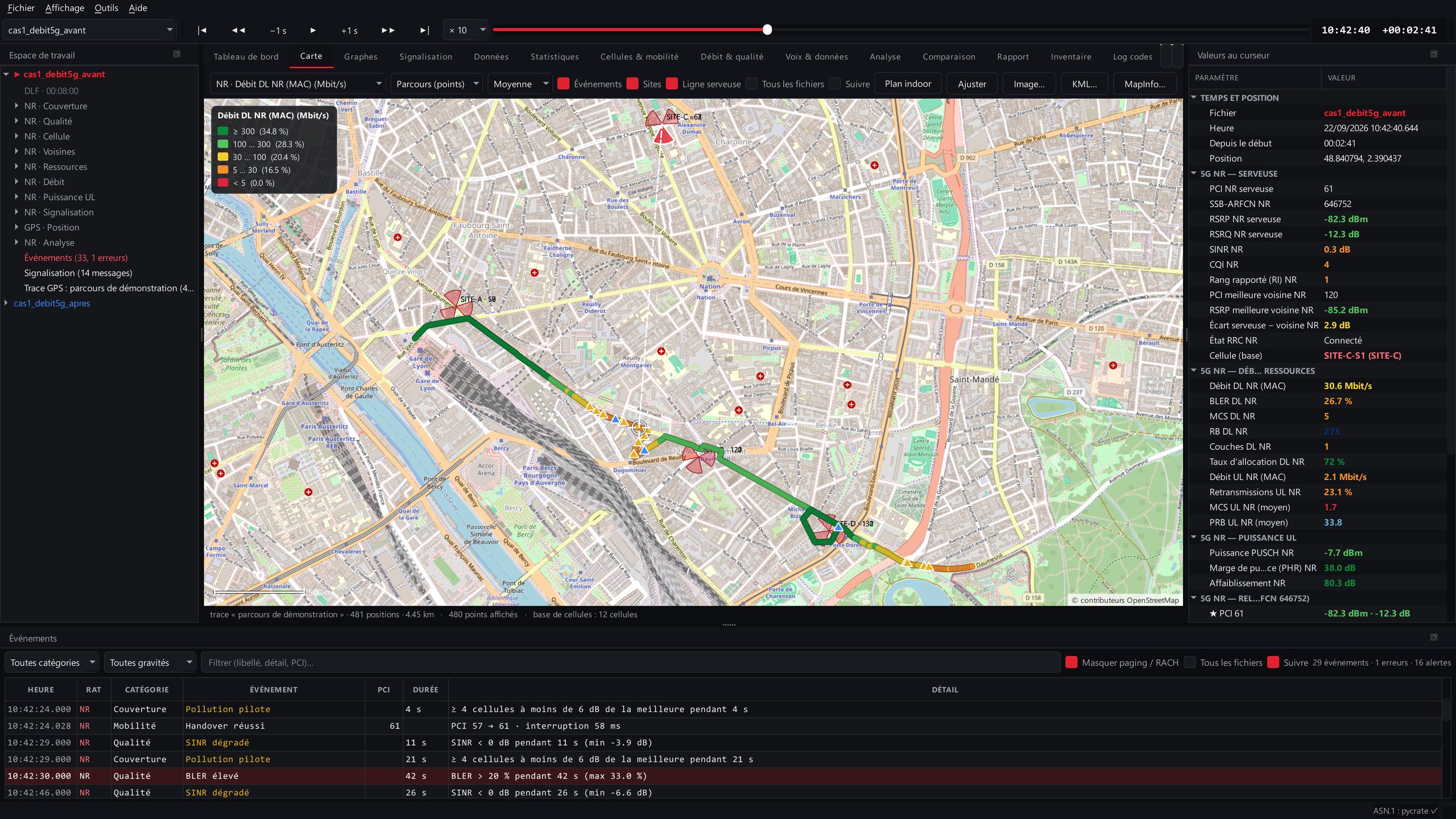

    Carte › débit DL, base de cellules et ligne vers la cellule servantePleine résolution
    Carte › débit DL, base de cellules et ligne vers la cellule servante
  3. 3

    Le SINR dans la zone de débordement

    Le zoom sur le tronçon montre la dégradation du SINR à l’endroit précis où la cellule 61 concurrence les serveurs locaux, alors que le niveau reçu ne signale rien d’anormal : un RSRP correct ne garantit pas un débit correct.

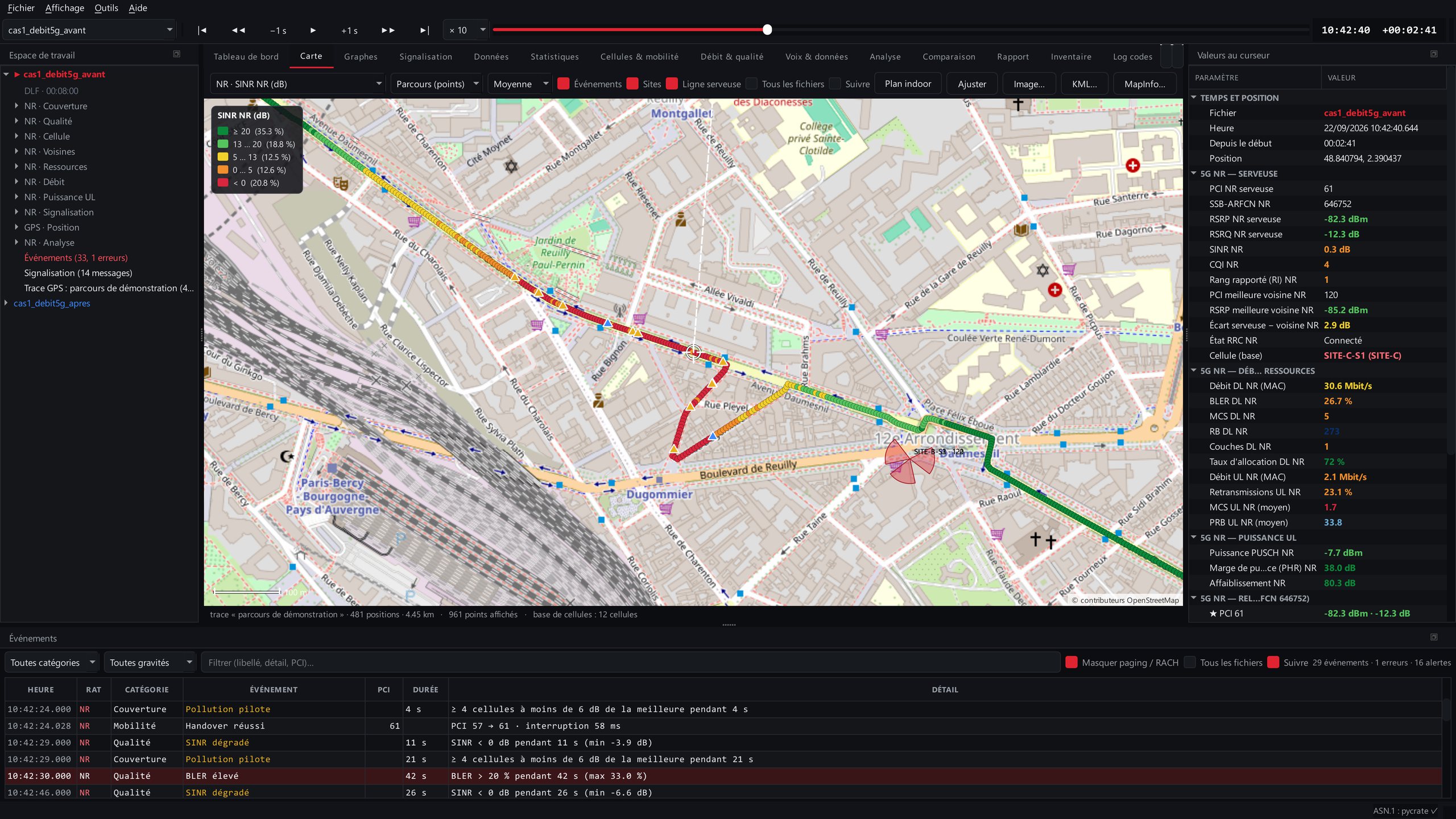

    Carte › SINR sur le tronçon en débordementPleine résolution
    Carte › SINR sur le tronçon en débordement
  4. 4

    Deuxième tronçon : rang bloqué à 1 malgré 18 dB de SINR

    Sur le secteur suivant, le SINR médian atteint 18 dB mais le terminal ne reçoit qu’une couche. La corrélation entre SINR et nombre de couches est plate, à 1,00 sur toute la plage, alors que les secteurs voisins montent à 3 ou 4 couches dans les mêmes conditions : la cause n’est pas radio mais matérielle, une branche RF du secteur est en défaut.

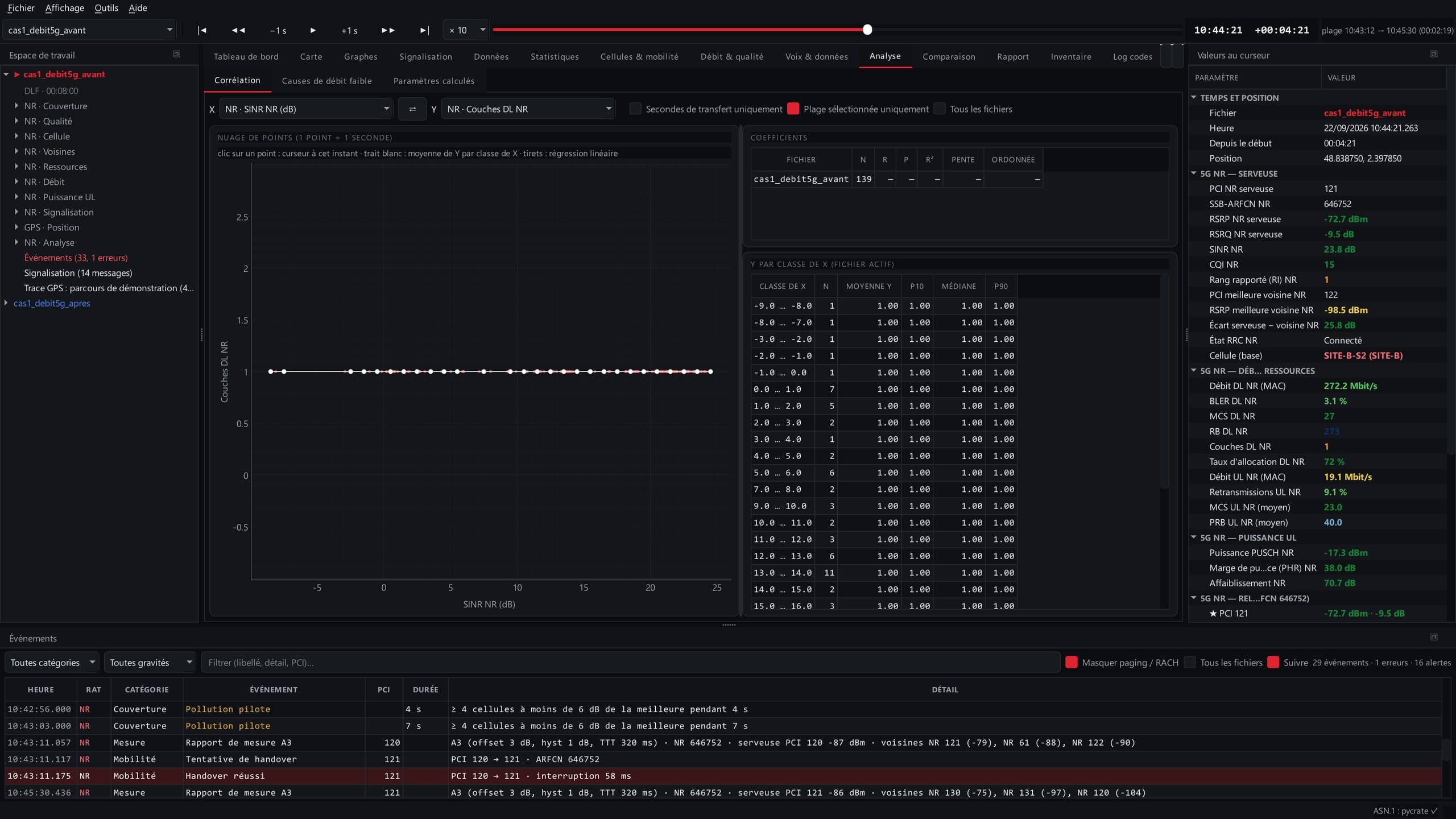

    Analyse › Corrélation SINR / couches DL sur la plage du secteur concernéPleine résolution
    Analyse › Corrélation SINR / couches DL sur la plage du secteur concerné
  5. 5

    Troisième tronçon : une limite de couverture

    En lisière du bois, le RSRP passe sous −110 dBm pendant 27 s et la marge de puissance montante est épuisée pendant 38 s : c’est le bilan de liaison montant de la bande n78 qui limite. Aucun réglage de paramètre ne corrige une limite de couverture ; elle relève de la planification (densification ou bascule anticipée vers une couche basse).

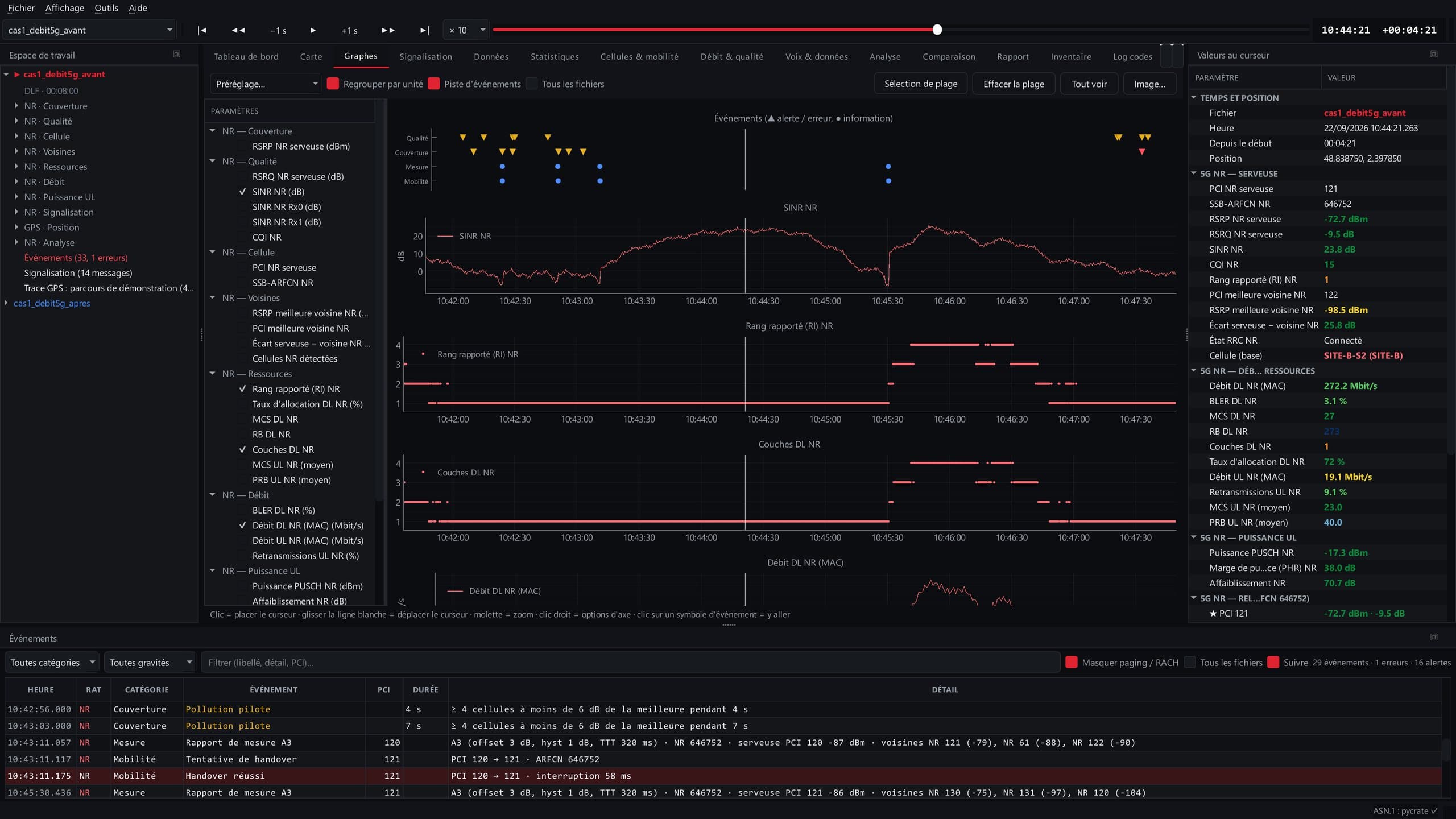

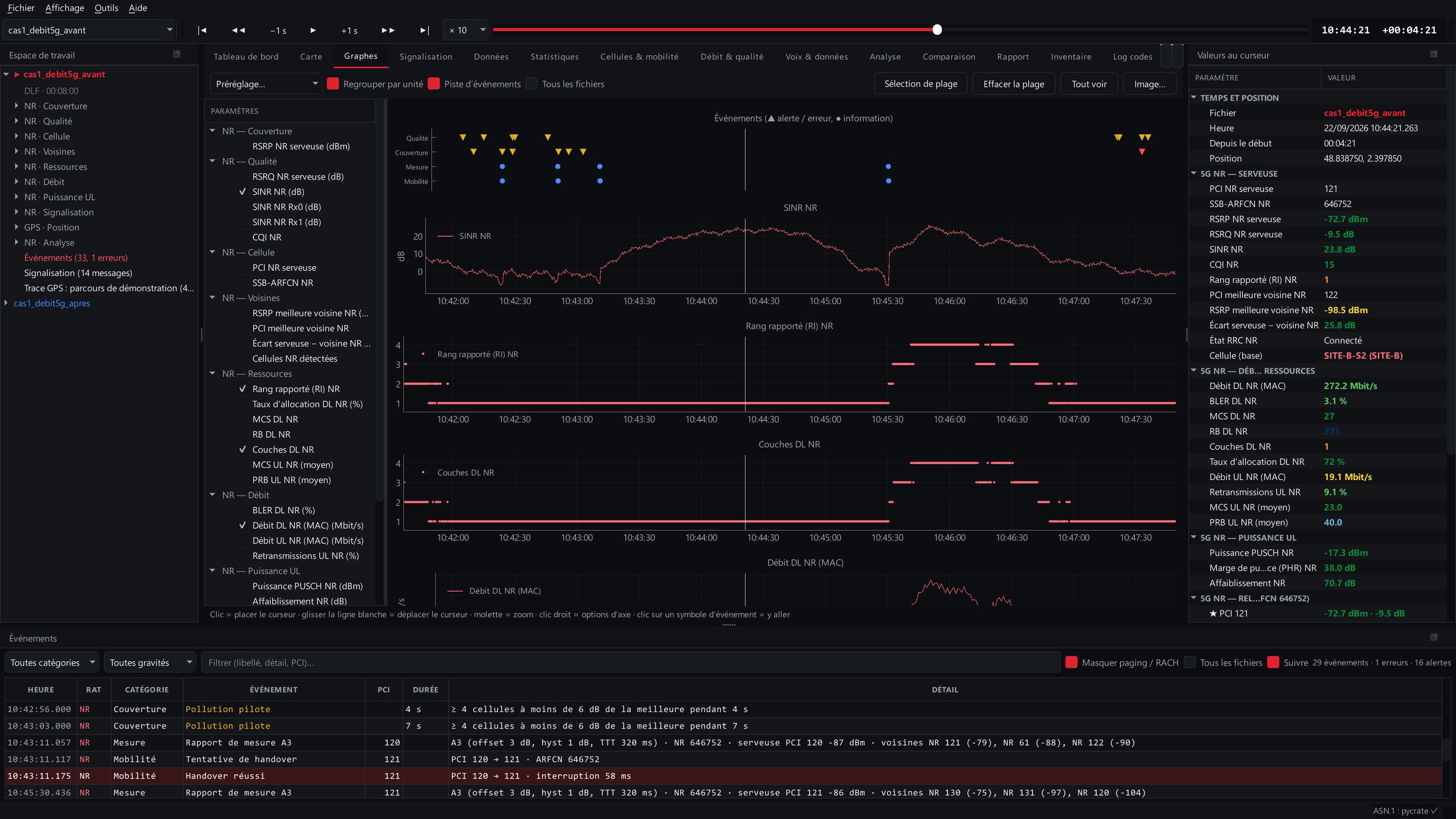

    Graphes › SINR, rang rapporté, couches et débit DL sur l’ensemble du parcoursPleine résolution
    Graphes › SINR, rang rapporté, couches et débit DL sur l’ensemble du parcours
  6. 6

    Valider les corrections à méthode constante

    Après un tilt électrique de +4° sur la cellule 61, de +2° sur trois secteurs voisins, et le remplacement de la jarretière défectueuse, la contre-mesure sur le même parcours donne un débit médian de 424 Mbit/s contre 220. Sur le secteur réparé, le terminal reçoit de nouveau 4 couches : 680 Mbit/s de médiane contre 209.

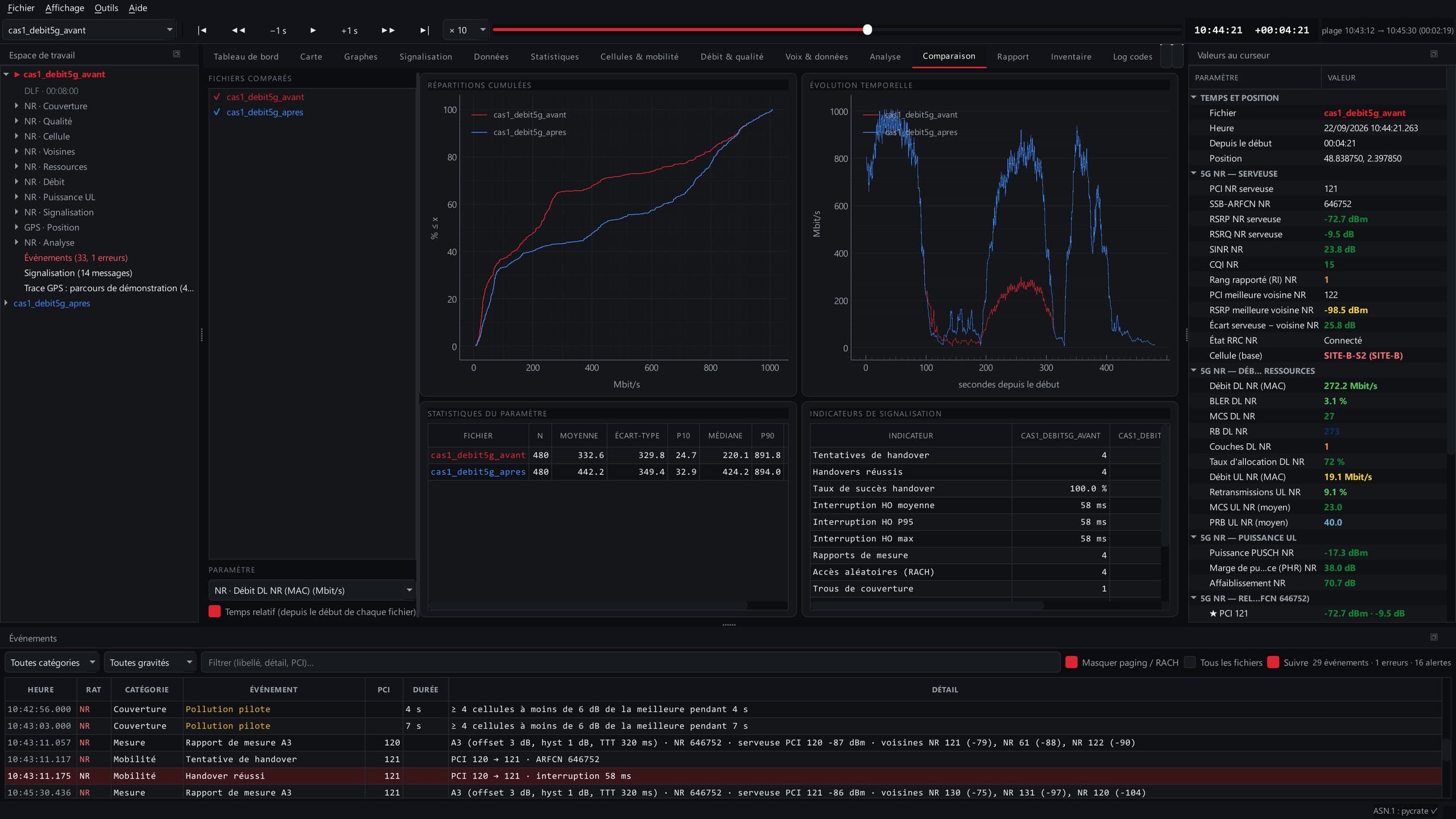

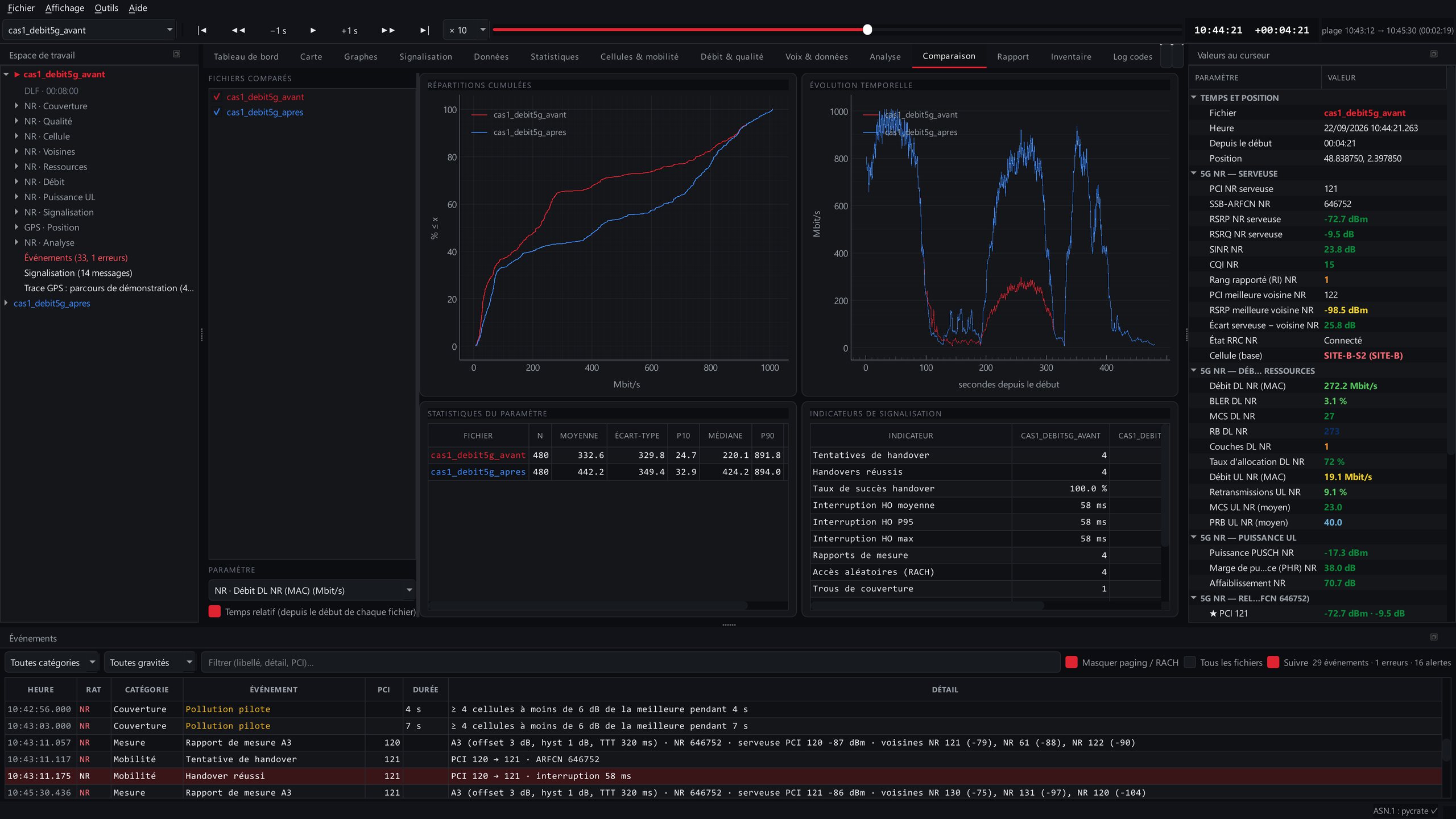

    Comparaison › distributions cumulées du débit DL, avant et aprèsPleine résolution
    Comparaison › distributions cumulées du débit DL, avant et après

Cause racine

  • Débordement de la cellule 61, site en point haut et tilt insuffisant : quatre à cinq serveurs se chevauchent, le SINR devient négatif.
  • Branche RF en défaut sur le secteur 121 : le rang reste à 1 malgré un SINR élevé.
  • Limite de couverture de la bande n78 en lisière : le bilan montant est épuisé.

Actions correctives

  • Tilt électrique de +4° sur la cellule 61, de +2° sur les secteurs 57, 59 et 122
  • Contrôle de la chaîne RF du secteur 121 et remplacement de la jarretière défectueuse
  • Limite de couverture transmise à la planification pour une étude de densification

Vérification

Avant et après, à méthode constante

IndicateurAvantAprès
Débit DL médian du parcours220 Mbit/s424 Mbit/s
SINR médian, tronçon en débordement−1,2 dB+4,2 dB
Débit DL médian, tronçon en débordement29 Mbit/s66 Mbit/s
Couches DL, secteur 12114
Débit DL médian, secteur 121209 Mbit/s680 Mbit/s
Alertes de pollution pilote60

Scénario type rejoué dans Ondescope Studio sur des données de démonstration ; les valeurs sont celles que l’outil calcule sur ces sessions.

Une dégradation à expliquer ?

Confiez-nous vos traces : analyse de cause racine, recommandations et contre-mesure.
